技術方案和設備配置

1 系統層次結構和布置：

KJ516電力監控管理系統由應用層、監控管理層、網絡通訊層、現場設備層共四層構成。

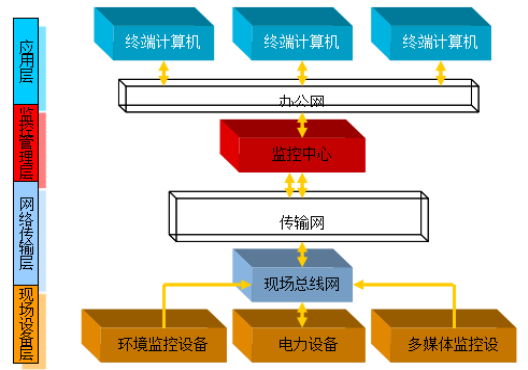

電力監控管理系統層次結構示意圖

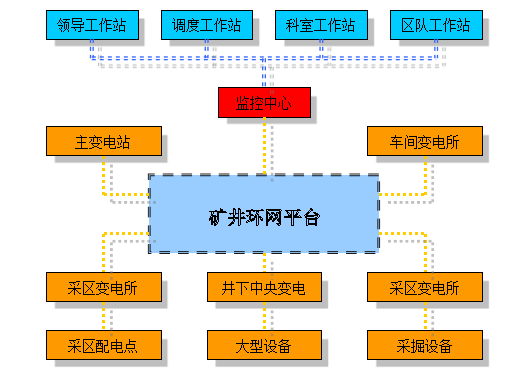

電力監控管理系統布置示意圖

2 分層結構和設備配置

2.1 應用層

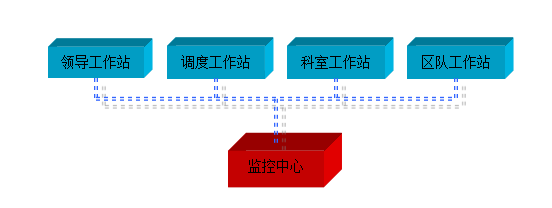

應用層由通過網絡與監控服務器連接的計算機終端工作站和相應的終端軟件構成，計算機終端軟件有C/S模式和B/S模式兩種，辦公計算機可作為終端工作站。

2.2 監控管理層

監控管理層由監控中心設備構成；根據不同監控功能要求，基本配置有監控服務器、顯示器、音箱、UPS不間斷電源、打印機和監控組態功能軟件，網絡選配設備有光纖網絡交換機、防火墻，多媒體監控擴展配置有監控維護工作站、web服務器、IP網絡電話交換機、視頻服務器、IP網絡廣播控制器、攝像機、電話機、網絡話筒和應用軟件。

監控中心設備構成示意圖

2.3 通訊網絡層

通訊網絡層由傳輸網絡和現場采集網絡兩層網絡構成；
傳輸網絡有萬兆冗余環網、千兆環網、百兆光纖網和現場總線網4種形式，萬兆冗余以太環網，環網采用環網交換機和光纖構成，百兆光纖網可采用光纖與數據傳輸分站構成，光纖網絡的傳輸距離可達40km，現場總線網用于傳輸距離和信息量不太大的系統，采用通訊雙絞線與數據傳輸分站構成。如果現場具有網絡交換機和網絡接口，現場設備可以通過數據傳輸分站可以直接接入；
現場采集網絡為GD-BUS雙向多主式實時工業現場總線，同時兼容CAN工業現場總線和RS485現場總線，包括數據傳輸分站、信號隔離器、通訊纜線，由數據傳輸分站采用現場總線方式通過通訊雙絞線與現場設備連接構成現場采集網絡，現場設備可直接掛接于通訊線路上，井下非本質安全型設備需通過信號隔離器接入數據傳輸分站，可分別采用GD-BUS、CAN、RS485通訊方式，傳輸距離可達5km。

三種通訊網絡型式構成示意圖

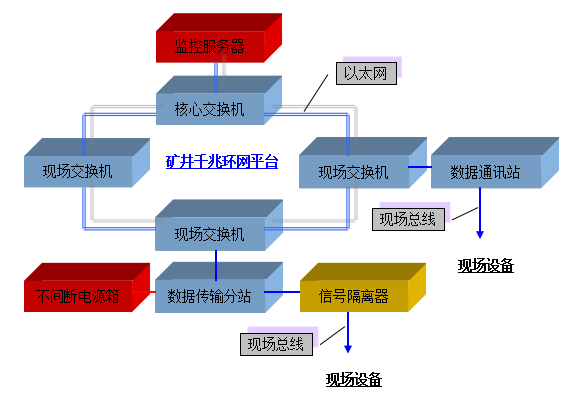

a、冗余環網

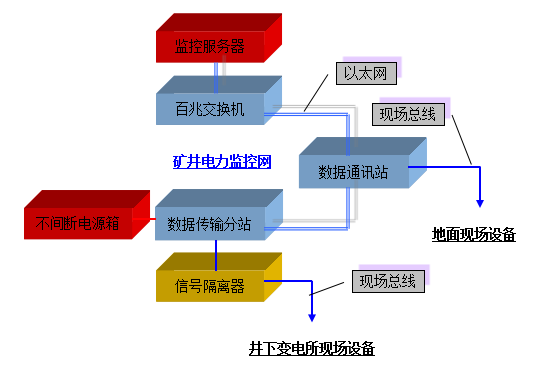

b、百兆電力監控專網

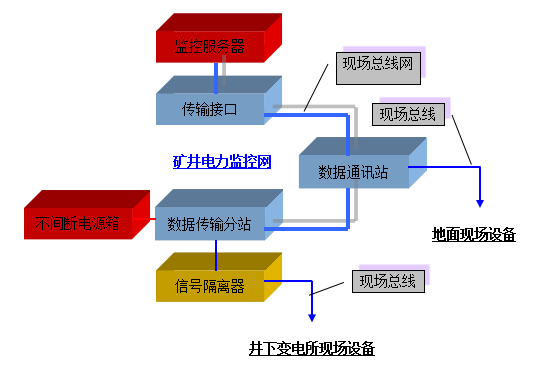

c、現場總線網

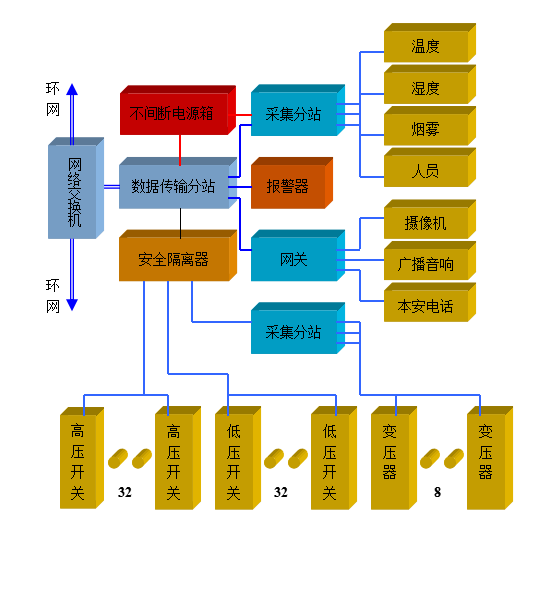

2.4現場設備層

現場設備層按功能分為電力監控、環境監控、多媒體監控3個部分。
電力監控部分用于監控保護高低壓電力開關、變壓器等電力設備，現場設備為具有GD-BUS、CAN、RS485中通訊功能的電力開關、報警器、監測分站和傳感器，主要有高壓開關、低壓開關、照明綜合保護器、監測分站、溫度傳感器，報警器由數據傳輸分站控制，變壓器的溫度監測保護通過監測分站和溫度傳感器實現，現場設備通過現場總線接入現場采集網絡，監控系統對現場設備的監控功能依賴于現場設備功能的支持，每臺數據傳輸分站可以接入64個現場設備，數據傳輸分站還具有所監控設備的狀態、數據顯示和設置、操作、報警功能。
環境監控部分用于監測現場的溫度、煙霧、濕度、人員等環境參數，現場設備為監測分站和各類傳感器，各類傳感器接入監測分站，監測分站通過現場采集網絡接入數據傳輸分站，每臺監測分站可以接入8個傳感器，可根據需要設置多個監測分站。
多媒體監控部分用于網絡視頻監視、網絡電話、網絡廣播等多媒體監控應用，現場設備為多媒體網關、網絡攝像機、電話、音箱，多媒體網關通過數據傳輸分站接入傳輸網絡，多媒體設備分別接入多媒體網關，可以接入2~4臺攝像機、2部電話、20~40W音箱組。

• SGZB-07A高壓配電裝置綜合監控保護器

適用于煤礦井下防爆配電裝置中，為供電設備、供電線路和用電負荷提供安全保護。

• SGZB-07M高壓電動機綜合監控保護器

適用于煤礦井下防爆磁力啟動器、軟啟動器中，為電動機提供安全保護

• SGZB-07D高壓配電綜合監控保護器

適用于煤礦礦用一般型高壓開關柜中，為供電設備、供電線路和用電負荷提供安全保護

• SDZB-07A低壓配電裝置綜合監控保護器

適用于煤礦低壓配電裝置中，實現對配電設備和線路監測、計量和遠程操作控制，具有多種漏電保護、分時峰谷計量、多級漏電和過載預警功能、漏電定值跟蹤設置功能。

• SDZB-07M低壓電動機綜合監控保護器

適用于短路、堵轉、超長時間起動、過熱、過載、反時限、斷相、三相不平衡、相序錯、欠壓、過壓、漏電閉鎖等電動機保護，所有保護功能均可根據需要單獨設置、選擇投退和調整。能夠?qū)﹄妱訖C(jī)內部和外部的對稱故障和不對稱故障進行預警和快速處理，對電動機的發熱采用傳感器實測溫度和電參數建立電動機發熱模型進行過熱保護。

• GZB14-K礦用高壓智能計量監控保護器

適用于煤礦高壓防爆配電設備、供電線路的全面安全保護、運行監測、計量和遠程操作控制。

• DZB14-K礦用低壓智能計量監控保護器

適用于煤礦低壓配電裝置中，實現對配電設備和線路監測、計量和遠程操作控制，采用彩色高分辨率液晶顯示器，實時監測、分析和顯示設備的電參數。

• KJJ127礦用隔爆兼本安型網絡交換機

適用于在煤礦井下爆炸性環境，為煤礦設備提供接入平臺，是構建煤礦自動化信息平臺核心設備。

• KJ516-F8礦用本安型分站

適用于監控系統組建現場通訊網絡，可應用于井下變電所、機電設備、采掘設備、環境監測、風水管路的監測監控

KJ516煤礦電力監控管理系統相比于現有的電力監控系統具有以下特點：
1、系統產品均為工業級設計，通過國家檢驗中心的性能檢驗和防爆安全檢驗，監控系統和配套產品均具有防爆檢驗證書和安標證書，Ⅳ級電磁兼容性試驗和Ⅳ級濕熱、振動、沖擊、碰撞試。
2、系統主干網為萬兆、千兆光纖冗余工業以太環網，網絡終端配置有視頻服務器、IP電話網關、光纖收發器，可接入視頻攝像機、通訊電話、語音廣播、監控分站、監控設備，實現礦井的監控數據、文檔、視頻、語音、通訊。
3、主干網到現場分站的傳輸網絡有光纖和雙絞線傳輸，傳輸距離遠，網絡結構靈活，布線簡單，交換機可覆蓋6個遠距離分站（變電所）的范圍，減少設備投資。
4、現場監控網絡有100M冗余工業以太環網、本安型GD-BUS現場工業總線、本安型CAN現場工業總線、本安型RS485現場總線四種，可根據投資規模和現場設備情況構建監控網絡。
5、現場監控分站具有以太網、GD-BUS、CAN、RS485四種通訊接口。
6、具有遠程操作控制功能：實現遙測、遙控、遙調、遙信的"四遙"，并且遙控操作具有單臺、多臺編組、時間預置、相關聯動、條件閉鎖等多種方式，能夠?qū)υO(shè)備、一個變電所、一個區域或者幾個區域的多臺開關編組遠程操作，能夠設置應急操作編組預案，在發生瓦斯突出等事故時，能迅速按照預案停送指定區域的電源，發生大面積事故停電時，恢復區域的供電；對指定的開關能通過分析選擇最佳送電線路，編組操作，實現恢復送電；
7、現場監控站具有供電系統狀態和數據曲線顯示、故障預警和報警、遠程操作閉鎖功能，便于井下現場值班和檢修人員查詢系統狀況和數據、事件、故障紀錄，及時發現和處理事故，同時，現場人員根據需要可以控制禁止或允許遠程操作。
8、數據統計和系統管理功能：有運行統、次數統計、故障統計、操作統計、分類統計報表，有考核分析設定和考核結果，有最大值、最小值、平均值、累計值等，有任一時段的數據、曲線、圖表的查詢功能。
9、具有遠程操作管理功能，有管理員、操作員、監測員等不同級別的授權設置，有操作向?qū)А⒉僮鏖]鎖等操作保護,操作簡捷、準確、快速、方便，可在計算機上回放事故發生歷史過程。
10、相關配套軟件：有現場組態軟件，可由用戶在線設計、編輯、修改電力系統界面；有遠程服務軟件，可通過網絡遠程服務，及時為用戶升級、修改、編輯系統軟件；有定值整定、錄波分析、節電分析、用電管理等軟件，有煤礦供電設計計算、線損計算、無功優化計算、電力系統分析、設備數據資料庫軟件等。
11、多種電壓等級和監控功能的監控裝置：從127V～35KV的地面、井下、本安、隔爆等電壓等級和防爆類型，有監測、監測＋控制、監測＋控制＋保護等不同功能，有外接、內置、更換等多種接入方式的監控裝置。
12、配有模擬量和開關量采集模塊：能夠采集監測機構位置、饋電狀態、溫度、速度、壓力、流量、煤位、水位、煙霧、風速等參數。
13、電力監控裝置均設計有電力計量模塊，計量精度0.5級，監測參數可達30個以上，具有峰谷分時計量功能，數據本地存儲，長期掉電不丟失數據。
14、系統配備的綜合監控保護器特點：
15、保護、計量、通訊和顯示采用3個獨立運行的CPU，24位A/D采樣，連續數字化整定，保護參數設置達到0.01，時間步長10毫秒，最小速斷保護時間20毫秒：有電力計量模塊，計量精度0.5級。
16、21項保護、30多項監測數據、8種監控報警功能、3種設置調校方式，并有設置功能。
17、具有4種漏電監測模式，定位漏電線路，低壓線路具有線路絕緣值連續監測報警功能，監測線路的絕緣狀況，給出連續的絕緣值曲線，預報線路絕緣值，線路絕緣發生變化或接近整定值時，提前預告報警，提醒及時檢修。
18、過流和時間保護、失壓延時保護功能與操作后備電源配合，解決煤礦供電安全的過流、接地、電壓波動造成的越級跳閘。
19、有開關腔內溫度監測和元器件溫度監測，及時預報開關溫度變化。
20、兩路內置后備電源，失電時實現數據實時上傳，裝置動作；顯示屏可選配本安后備電源，支持設備事故狀態下的就地顯示數據查詢，供電時間1小時，并具有休眠功能。
21、具有外接報警器、模擬量、開關量監測接口，開關量控制開出接口，可現場報警，可直接接入溫度、水位、壓力、位置等傳感器。
22、同時生成7種（高壓）和9種（低壓）錄波曲線和數據，具有零序電壓、零序電流錄波、控制電源錄波功能。
23、現場配置設備具有本安型GD-BUS冗余現場總線通訊接口，能實時上傳事件和故障信息，可接入本安型監控網絡；有無線傳輸型通訊方式，現場設備不需通訊線路連接，便于擴展增加和現場設備布置。

平頂山煤業集團一礦

具有電力監控管理、環境監控、通訊、廣播功能，采用礦井網絡平臺接入通訊方式。

監控范圍：全礦井35個變電所（配電點），其中地面6kV變電所13座，井下6kV變電所22座；共監控設備909臺，其中：高壓開關353臺，低壓開關470臺，變壓器86臺。

建立電力調度監控中心，現場變電所監控、通訊、廣播網絡，配置監控設備1199臺套。

工程分為三期，2011年1月一期工程完成，投入運行。

平頂山煤業十一礦

具有電力監控管理、環境監控、網絡通訊、網絡廣播和局部通風機、運輸線、斜巷絞車、掘進工作面供電監控功能，采用網絡平臺接入通訊方式。

監控范圍：全礦井28個變電所（配電點），其中地面6KV變電所15座，井下6kV變電所（配電點）13座；共監控設備963臺，其中：高壓開關326臺，低壓開關558臺，變壓器79臺。

建立電力調度監控中心和現場變電所監控、通訊、廣播網絡，配置監控設備1248臺套。

工程分為二期，2011年8月一期工程完成投入運行。

平頂山煤業十二礦

具有電力監控管理、網絡廣播、井下局部通風機遠程監控功能，采用網絡平臺接入通訊方式。

監控范圍：全礦井11個變電所（配電點），其中地面6kV變電所5座，井下6kV變電所6座；共監控設備254臺，其中：高壓開關155臺，低壓開關99臺。

建立電力調度監控中心和現場變電所監控、通訊、廣播網絡，配置監控設備358臺套。

工程分為三期，2008年6月投入運行。

平頂山煤業集團首山礦

具有電力監控管理、環境監控功能，采用礦井網絡平臺接入通訊方式。

監控范圍：全礦井12個變電所（配電點），其中地面35KV變電所1座， 6KV變電所2座，井下6kV變電所（配電點）9座；共監控設備474臺，其中：高壓開關171臺，低壓開關296臺，變壓器7臺。

建立電力調度監控中心，現場變電所監控、通訊、廣播網絡，配置監控設備221臺套。

工程分為二期，2010年5月一期工程完成投入運行，2010年8月二期完成。

山西霍州煤電集團曹村礦

具有電力監控管理、網絡廣播、網絡電話、視頻監控功能，采用網絡平臺接入通訊方式。

監控范圍：全礦井11個變電所（配電點），其中地面35kV變電所1座，6kV變電所3座，井下6kV變電所7座；共監控設備267臺，其中：高壓開關185臺，低壓開關82臺。

建立電力調度監控中心和現場變電所監控、通訊、廣播網絡，配置監控設備192臺套。

2012年3月投入運行。

山西霍州煤電集團三交河煤礦

具有電力監控管理、視頻監控功能，采用網絡平臺組網方式。

監控范圍：全礦井14個變電所（配電點），其中地面35kV變電所1座，6kV變電所3座，井下6kV變電所（配電點）10座；共監控設備179臺，其中：高壓開關99臺，低壓開關80臺。

建立電力調度監控中心和現場變電所監控、視頻監視系統，配置監控設備216臺套。

工程分為二期，2010年2月投入運行。

河南義馬煤業集團義絡煤礦

具有電力監控管理系統、視頻監控、IP網絡電話系統，采用自組百兆光纖網絡通訊方式。

監控范圍：全礦井26個變電所（配電點），其中地面6kV變電所4座，井下6kV變電所（配電點）22座；共監控設備291臺，其中：高壓開關189臺，低壓開關102臺。

建立電力調度監控中心和現場變電所監控、電話通訊網絡、視頻監視系統，配置監控設備392臺套。

工程于2008年6月投入運行。

河南義馬煤業集團千秋煤礦

具有電力監控管理、視頻監控、水泵自動化控制功能，采用網絡平臺接入通訊方式。

監控范圍：全礦井26個變電所（配電點），其中地面6kV變電所10座，井下6kV變電所（配電點）16座；共監控設備326臺，其中：高壓開關194臺，低壓開關132臺。

建立電力調度監控中心和現場變電所監控、電話通訊網絡、視頻監視系統，配置監控設備292臺套。

2008年1月投入運行。

山東棗礦集團高莊煤礦

具有電力監控管理、視頻監控功能，采用自組百兆光纖網絡通訊方式。

監控范圍：全礦井13個變電所（配電點），其中地面35kV變電所1座，6kV變電所10座，井下6kV變電所（配電點）16座；共監控設備244臺，其中：高壓開關175臺，低壓開關69臺。

建立電力調度監控中心和現場變電所監控、視頻監視系統，配置監控設備184臺套。

2009年10月投入運行。

山東淄礦集團唐口煤礦

具有電力監控管理、變電所環境監控、網絡電話、管道風壓、水壓監控系統、視頻監控功能，采用網絡平臺接入通訊方式。

監控范圍：井下6kV變電所5座，共監控設備177臺，其中：高壓開關102臺，低壓開關75臺。

建立電力調度監控中心和現場變電所和風水管道監控、視頻監視系統，配置監控設備373臺套。

2011年8月投入運行。

山西蘭花科創集團伯方煤礦

具有電力監控管理功能，采用網絡平臺接入通訊方式。

監控范圍：井下6kV變電所10座，共監控設備160臺，其中：高壓開關73臺，低壓開關87臺。

建立電力調度監控中心和現場變電所監控網絡，配置監控設備110臺套。

2010年8月投入運行。

山西煤銷集團三元煤業福達煤礦

具有電力監控管理功能，采用自組百兆光纖網絡通訊方式。

監控范圍：地面35kV變電所1座，井下6kV變電所3座，共監控設備為高壓開關52臺。

建立電力調度監控中心和現場變電所監控網絡，配置監控設備55臺套。

2011年10月投入運行。

河南煤化永煤集團陳四樓煤礦

具有電力監控管理、變電所環境監控、網絡電話、網絡廣播、液晶大屏幕顯示功能，采用網絡平臺接入通訊方式。

監控范圍：井下6kV變電所12座，共監控設備186臺，其中：高壓開關140臺，低壓開關46臺。

建立電力調度監控中心和現場變電所監控網絡，配置監控設備269臺套。

2011年5月投入運行。

河南煤化永煤集團車集煤礦

具有電力監控管理、變電所環境監控、網絡電話、網絡廣播功能，采用網絡平臺接入通訊方式。

監控范圍：井下6kV變電所8座，共監控設備222臺，其中：高壓開關144臺，低壓開關78臺。

建立電力調度監控中心、液晶大屏幕和現場變電所監控網絡、視頻監控、網絡廣播、網絡電話系統，配置監控設備292臺套。

2011年8月投入運行。
